مادربرد  (MainBoard )

بزرگترین بردی که در داخل کیس رایانه مشاهده می شود، مادربرد   یا برد اصلی است. برد اصلی شامل چند چیپ ست می باشد و این چیپ ها نقل و انتقال   اطلاعات بین پروسسور و دیگر اجزا را میسر می سازند. مادربردها در انواع مختلفی از   نظر شکل و اندازه تولید می شوند. شکل و اندازه آن ها متناسب با کیس های موجود در   بازار می باشد .

تمامی قطعات در درون رایانه بنحوی با مادربرد در ارتباط هستند. که این ارتباط یا بطور مستقیم است و یا توسط کابلهای رابط.



اجزای اصلی مادربرد
این قطعات عبارتند از:
1.
سوکت یا سوکتهای مربوط به cpu
2.
اسلات های توسعه ISA PCI  AGP و PCI Exp
3.
سوکت های مربوط به حافظه های RAM
4. CHIPSET
های مادر برد
5.
تراشه ROM BIOS به اضافه حافظه CMOS و باتری backup که برای حفظ محتویات این حافظه RAM مورد استفاده قرار می کیرد.
6.
پایه های برق دهی به مادر برد
7.
پورت های I/O برای ارتباط سریال و موازی شامل پورت های سریال و موازی استاندارد و پورت های PS/2 و USB
8.
کنترل کننده های حافظه های جانبی





- امروزه مادربردها بصورت ATX Form هستند.
-

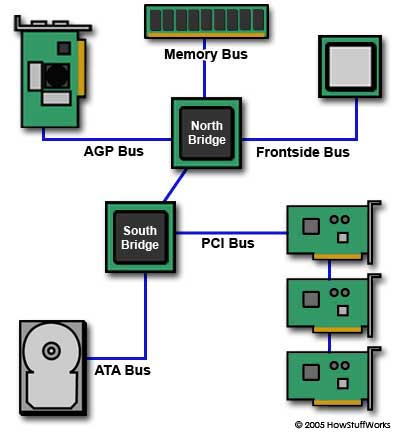

بر روی مادربرد گذرگاه یا باس وجود دارد که مسیر عبور اطلاعات است. کارت های افزودنی در اسلات هایی نصب می شوند که از طریق این باس ها با CPU وبا یکدیگر در ارتباط هستند.

- پورت هایی برای اتصال مادر برد به ادوات مختلف به کار می روند و شامل انواع پورت های موازی وسریال و USB  و رابطهای برای صفحه کلید وموس می باشند. استاندارد IEEE 1284 استانداردی است که نحوه استفاده از پورت مواری دو طرفه را تعیین می کند.

در خرید مادربرد بایستی به نوع و سرعت CPU قابل استفاده و سرعت گذرگاه اصلی سیستم و تعداد و نوع حافظه های RAM قابل نصب، پورتهای ورودی و خروجی و ادوات اضافی ONBOARD,CHIPSET  توجه کرد.
